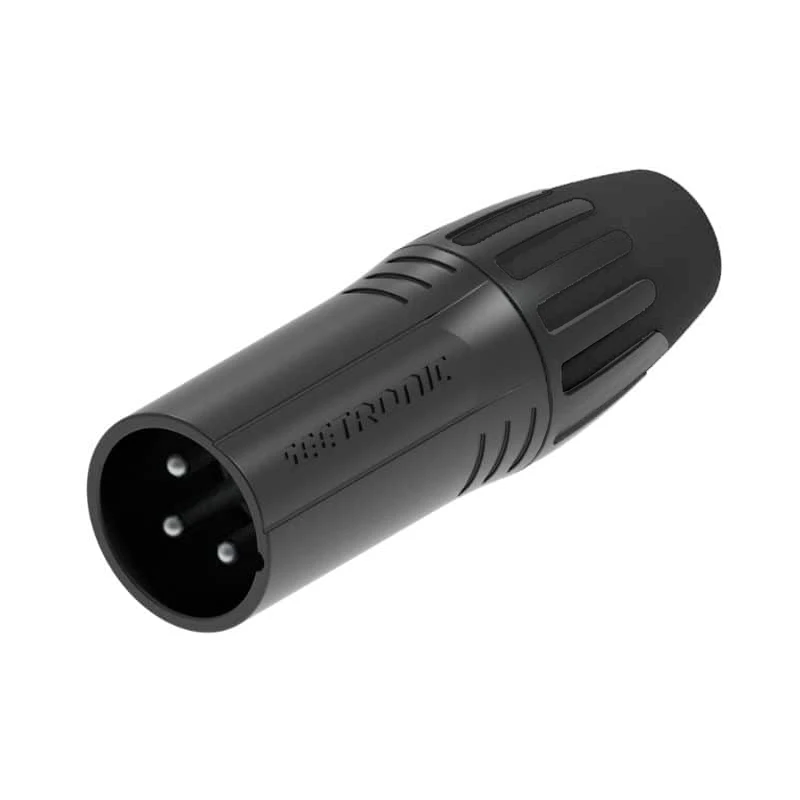

Seetronic SCMM3-B-BK – męskie złącze kablowe XLR 3-pin
Seetronic SCMM3-B-BK to profesjonalne męskie złącze kablowe XLR 3-pin, przeznaczone do zastosowań w systemach audio, oświetleniu scenicznym oraz instalacjach sterujących. Kompaktowa konstrukcja, metalowa obudowa z czarną powłoką oraz srebrzone styki zapewniają wysoką trwałość, niezawodność i bardzo dobre parametry elektryczne.
Najważniejsze cechy
- Wytrzymała konstrukcja: metalowa obudowa z czarną powłoką oraz srebrzone styki zapewniają odporność mechaniczną, ochronę przed korozją i wysoką przewodność elektryczną.
- Stabilne połączenie elementów: konstrukcja obudowy z gwintem wewnętrznym ogranicza ryzyko samoczynnego poluzowania złącza niezależnie od jego położenia montażowego.
- Dwa zaciski przewodu: zestaw obejmuje dwa elementy odciążające, umożliwiające dopasowanie złącza do różnych średnic przewodów.
- Kompaktowa konstrukcja: budowa bez dodatkowego pierścienia zmniejsza wymiary złącza i pozwala zaoszczędzić miejsce podczas instalacji.
- Kolorowe tuleje: możliwość zastosowania tulei w różnych kolorach ułatwia identyfikację, kodowanie i organizację przewodów.
- Ochrona przed zginaniem: poliuretanowa tuleja uszczelniająca ogranicza naprężenia przewodu i zmniejsza ryzyko jego uszkodzenia w miejscu wyprowadzenia ze złącza.
- Blokada zatrzaskowa: mechanizm latch lock zapewnia stabilne połączenie z kompatybilnym gniazdem XLR.
Informacje ogólne
| Typ produktu |
Wtyk XLR |
| Model |
SCMM3-B-BK |
| Rodzaj złącza |
Męskie złącze kablowe XLR 3-pin |
| Liczba styków |
3 |
Parametry elektryczne
| Typ połączenia |
XLR |
| Pojemność między stykami |
≤ 4 pF |
| Rezystancja styków |
≤ 3 mΩ |
| Wytrzymałość dielektryczna |
1,5 kV DC |
| Rezystancja izolacji |
> 10 GΩ – wartość początkowa |
| Prąd znamionowy |
16 A na styk |
| Napięcie znamionowe |
< 50 V |
Parametry mechaniczne
| Średnica przewodu – czarny zacisk odciążający |
3,5–6 mm |
| Średnica przewodu – biały zacisk odciążający |
6–8 mm |
| Siła wkładania |
≤ 20 N |
| Siła wyjmowania |
≤ 20 N |
| Trwałość mechaniczna |
> 1000 cykli łączenia |
| Maksymalny przekrój przewodu |
2,5 mm² / 14 AWG |
| Mechanizm blokujący |
Blokada zatrzaskowa |
Materiały i parametry środowiskowe
| Materiał tulei |
PA – poliamid |
| Materiał styków |
Stop miedzi |
| Powierzchnia styków |
Srebrzona |
| Materiał wkładu izolacyjnego |
PA – poliamid |
| Materiał obudowy |
Metal z czarną powłoką |
| Materiał zacisku odciążającego |
POM – polioksymetylen |
| Klasa palności |
UL 94 HB |
| Stopień ochrony |
IP40 |
| Zakres temperatury pracy |
Od -30°C do +80°C |
Normy
| Norma konstrukcyjna |
IEC 61076-2-103 |
| Lutowność |
Zgodność z IEC 68-2-20 |
Zawartość opakowania jednostkowego
- 1 wkład stykowy,
- 1 obudowa,
- 1 czarny zacisk przewodu do średnic 3,5–6 mm,
- 1 biały zacisk przewodu do średnic 6–8 mm,
- 1 tuleja złącza.
Seetronic SCMM3-B jest niezawodnym rozwiązaniem do wykonywania profesjonalnych przewodów mikrofonowych, sygnałowych i sterujących. Wysoka trwałość mechaniczna, srebrzone styki, skuteczne odciążenie przewodu oraz kompaktowa konstrukcja sprawiają, że złącze doskonale sprawdza się w studiach nagraniowych, instalacjach scenicznych, systemach eventowych i podczas realizacji koncertowych.
Parametry mogą ulec zmianie.
